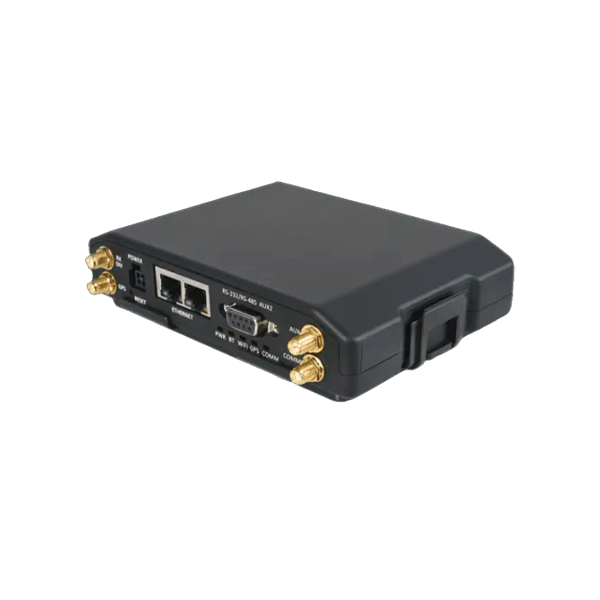

LMU5541

Caracteristicas Requisitos Programación Programación SMS Comandos

Solución de comunicaciones móviles todo en uno diseñada para aplicaciones telemáticas de flotas y vehículos

Especificaciones

Fabricante	Modelo	Tipo	E/S	Batería	Métodos de comunicación
Calamp	LMU5541	GPS	12/7	Sí - Interna	Motor híbrido GPS/ GLONASS/ SBAS (WAAS, EGNOS y MSAS)

Características

Celular/Red
Variante global
LTE CAT-4	2100 (B1)/1900 (B2/B25/B39)/1800 (B3)/AWS 1700 (B4)/850 (B5/ B26)/2600 (B7)/900 (B8)/700 (B12/B13/B28)/850 (B18/B19)/800 (B20)/2600 (B38)/2300 (B40)/2500 (B40/B41)MHz
HSPA/UMTS	2100 (I)/1900 (II)/AWS 1700 (IV)/850 (V)/800 (VI, XIX)/900 (VIII) MHz
GSM/GPRS	850/900/1800/1900 MHz

Soporte de datos
TCP/IP, UDP/IP, DHCP, HTTP, enrutador IP, PPP, servidor web HTTP, servidor DHCP Telnet, DDNS, cliente DDNS, NAT, NMEA, TAIP, TSIP, TFTP, reenvío de puerto IP

Localización por satélite (GNSS)
Soporte de constelación	Motor híbrido GPS, GLONASS y SBAS (WAAS, EGNOS y MSAS)
Canales	Canal 55
Sensibilidad de seguimiento	-167 dBm
Sensibilidad de adquisición	-156 dBm (inicio en caliente) -148 dBm (arranque en frío)
Precisión de la ubicación	~2,0 m CEP Cielo abierto (SBAS 24 horas estático)
Tasa de actualización de ubicación	Hasta 4 Hz
Capacidad de asistencia de ubicación AGPS

E/S integral
Entradas digitales	7 (seleccionable alto/bajo 0-30 VCC) 1 encendido de baja polarización
Salidas digitales	7 salidas de controlador de relé (200 mA)
Entradas analógicas	5 A/D de propósito general (0-30 VCC)
Acelerómetro	Integrado, triple eje (comportamiento del conductor, detección de impactos, detección de movimiento, detección de inclinación)
Interfaz 1-Wire®	2 (identificación del conductor, detección de temperatura)
LED de estado	5 (Alimentación, COM, GPS, Wi-Fi, Bluetooth)
Interfaz serial	1 DB-9 (RS232/RS485), 1 nivel TTL de 5 pines con alimentación conmutada

Certificaciones
Certificaciones de la industria	FCC, CE, IC, PTCRB, RoHS

Servicios de nube/software¹
PULS™	Supervisar, administrar, actualizar firmware, configurar y solucionar problemas de dispositivos de forma remota
CTC	Flujo de datos del dispositivo a través de API RESTful

Inteligencia de borde
PEG™	Actualice la funcionalidad del dispositivo o desarrolle nuevas aplicaciones en el borde

Eléctrico
Voltaje de operación	Sistemas de vehículos de 12/24 VCC 9-30 VCC (arranque, funcionamiento) 8-32 VCC (momentáneo)
Consumo de energía	Típico <2 mA a 12 V (sueño profundo) Típico 20 mA a 12 V (sueño radiactivo) Típico ~300 mA a 12 V (seguimiento activo con GPS y celular habilitados)

Eléctrico

Voltaje de operación

Sistemas de vehículos de 12/24 VCC

9-30 VCC (arranque, funcionamiento)

8-32 VCC (momentáneo)

Consumo de energía

Típico <2 mA a 12 V (sueño profundo)

Típico 20 mA a 12 V (sueño radiactivo)

Típico ~300 mA a 12 V (seguimiento activo con GPS y celular habilitados)

Paquete de baterías
Capacidad de la batería	Hasta 1000 mAh
Tecnología de baterías	Iones de litio
Temperatura de carga	0° a +45° C

Ambiental
Temperatura	-30° a +60° C (conectado a la alimentación primaria) -10° a +60° C (funcionando con batería interna) -20° a +25° C ≤ 6 meses (almacenamiento a largo plazo con batería)
Humedad	85 % HR a 50 °C sin condensación
Choque y vibración	Normas militares de EE. UU. 202G, 810F, SAE J1455
ESD	IEC 61000-4-2 (prueba de 4 kV)

Físico/Diseño
Dimensiones	5,8 x 4,0 x 1,2” 146 x 102 x 40 mm
Peso	8.0 onzas. 227 gramos

Físico/Diseño

Dimensiones

5,8 x 4,0 x 1,2”

146 x 102 x 40 mm

Peso

8.0 onzas.

227 gramos

Conectores/Acceso a SIM
Potencia, encendido, ADC	Conector de 4 pines
E/S	Conector de 22 pines
Antena GPS	Externo
Antena celular	Externo
Antena Wi-Fi	Externo
Antena de diversidad celular	Externo
Acceso a SIM	Interno
Ethernet	2 conectores RJ45 10/100 Base-T
USB	Para llevar (mini), host tipo A

Estándares de interfaz
Bluetooth	Modo dual; Bluetooth clásico, BLE 4.2
Wi-Fi	802.11 a/b/g/n/ac (2,4 GHz y 5 GHz) (1x1) Admite operaciones de punto de acceso y/o cliente (10 usuarios simultáneos)

Opciones de producto
Todas las antenas necesarias (GPS, celular, combinada GPS/celular)
Cable adaptador serie RS-232 de 8 hilos (PPP, comandos AT, salida GPS NMEA)
Interfaz de ECU de camión jPOD™ interna/externa/opcional
Arneses de cableado de E/S conectorizados
