LMU4350

Caracteristicas Requisitos Programación Programación SMS Comandos

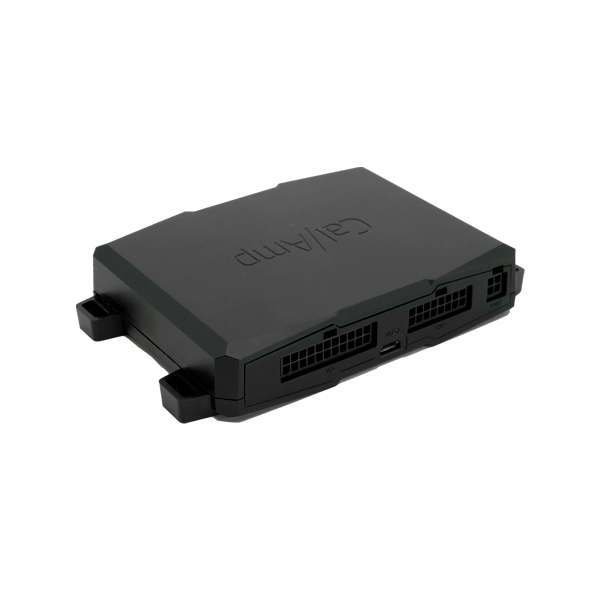

El LMU-4350LB es un gateway telemático con conectividad global LTE CAT 1, respaldo 3G/2G, BLE 5.2 para periféricos inalámbricos y amplias interfaces de E/S.

Especificaciones

Fabricante	Modelo	Tipo	E/S	Batería	Métodos de comunicación
Calamp	LMU4350	GPS	7/5	Sí - Interna	GPS híbrido/GLONASS/BeiDou/Galileo

Características

Conectividad celular
Bandas LTE CAT-1	1, 2, 3, 4, 5, 7, 8, 9, 12, 13, 14, 18, 19, 20, 25, 26, 28
Bandas 3G	1, 2, 4, 5, 6, 8, 19
Bandas 2G	2, 3, 5, 8

GNSS
Constelaciones GNSS	GPS híbrido, GLONASS, BeiDou, Galileo
Receptor	55 Canales
Sensibilidad de seguimiento	161-dBm
Sensibilidad de adquisición	-145 dBm (arranque en frío) -156 dBm (arranque en caliente)
Precisión de ubicación	CEP-5.0 de 50 m
Tasa de actualización de ubicación	5 Hz
Detección antiinterferencias	Soportado
Asistencia de ubicación de AGPS	Soportado

E / S Interfaces
Entradas de encendido	1 sesgo fijo
Entradas digitales	7 (polarización alta/baja seleccionable 0-30 VCC)
Salidas digitales	5 (salidas de controlador de relé de colector abierto, 200 mA)
Entradas Analógicas	5 (propósito general, 0-30 V CC, precisión de +/-250 mV)
Interfaz de 1 cable	2 (bus de 1 bit)
Salida de alimentación de CC	1 VIN conmutado (1 A con fusible), 2 3.3 V conmutados (200 mA cada uno), 1 controlador LED conmutado (20 mA)
Interfaz serie	2 TTL (5 pines)
LEDs de estado	4 (GPS, celular, BT, VBU)
de altura	Acelerómetro de 3 ejes, giroscopio

Conectores y antenas
Antena celular	Interno
Antena GPS	Interno
Antena BLE	Interno
auxiliar	AUX1: Molex de 5 pines AUX2: Molex de 5 pines AUX3: USB Micro AUX4: Host USB tipo A
Potencia, Tierra, IGN, ADC	Molex de 4 pines
E/S general, alimentación conmutada	22 pines, paso de 3 mm
I/F del BUS del vehículo	16 pines, paso de 3 mm
Acceso SIM	4FF accesible externamente

Especificaciones Eléctricas
Voltaje de funcionamiento del VIN	Sistemas de vehículos de 12/24 VCC 9-32 VDC (arranque, funcionamiento) 7-35 V CC (momentáneo)
Consumo de energía	Típico 800 μA a 12 V (sueño profundo) Típico 10 mA a 12 V (sueño radioactivo) Típico 90 mA a 12 V (seguimiento GPS y celular habilitados)

Especificaciones Eléctricas

Voltaje de funcionamiento del VIN

Sistemas de vehículos de 12/24 VCC

9-32 VDC (arranque, funcionamiento)

7-35 V CC (momentáneo)

Consumo de energía

Típico 800 μA a 12 V (sueño profundo)

Típico 10 mA a 12 V (sueño radioactivo)

Típico 90 mA a 12 V (seguimiento GPS y celular habilitados)

Especificaciones
FCC, CE, IC, PTCRB, RoHS, BT SIG, RCM

Pack de baterías
Capacidad de la batería	1100 mAh
Tecnologia de bateria	Fosfato de hierro y litio (LiFePO4)
Temperatura de carga	0° a +45°C
Especificaciones	IEEE 1725-2011, UL 1624, ONU 38.3, IEC 62133

Medio ambiente
Temperatura	-40° a +75° C (conectado a alimentación primaria) -20°C a +60°C (funcionando con batería interna) -20° a +25° C <6 meses (almacenamiento a largo plazo con batería)
Humedad	< 85 % HR a +55 °C sin condensación -20°C a +60°C (funcionando con batería interna) -20° a +25° C 6 meses (almacenamiento a largo plazo con batería)
Vibración	SAE J1455, MIL-STD-810F
Choque	SAE J1455, MIL-STD-202G (30G)
ESD	IEC 61000-4-2 (4 kV)

Estándares de interfaz
Vehículo ligero	J1850 PWM, J1850 VPW, SW-CAN, ISO 9141-2, KWP 2000, ISO 15765 CAN
Vehículo de servicio pesado	J1939, J1708
Interfaz serié	TTL: Molex de 5 pines
Bluetooth	BLE 5.2

Programación de borde
Sistema operativo	Sistema operativo en tiempo real ThreadX
Firmware	núcleo de borde
PEG2	Lógica de comportamiento de dispositivos programables para el procesamiento inteligente de eventos
SDK de EdgeApp	Desarrollar aplicaciones y funciones personalizadas en el borde
Geocercas integradas	Datos de geovalla almacenados localmente para procesamiento geoespacial en tiempo real Zonas rectangulares o radiales: 21 Zonas radiales o vértices: 5400
Mensajes almacenados en búfer	Hasta 20,000

Servicios de software
Gestión de dispositivos	Administre, configure e implemente actualizaciones de software OTA para activos conectados a escala
Nube telemática de CalAmp	Transmita datos telemáticos a sistemas propietarios con integración API flexible

Accesorios
5C888: Cable de alimentación (4 pines)
5C889: Arnés de E/S (22 pines)
5C889: Arnés de E/S (22 pines)
134364-Ser: Conector TTL (5 pines) a DB9
5C734M-2: Conector OBD-II (2 m)
5C709M: conector J1939 tipo 2 (2 m)
5C970M-2: conector J1708 (2m)
5C744-275: Conector RP1226 (2.75 m)
