| Fabricante | Modelo | Tipo | E/S | Bateria | Métodos de comunicação |
|---|---|---|---|---|---|

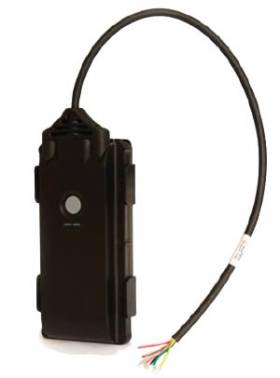

| Cellocator | Cellotrack 3Y | Rastreador de Veículos | Sim - Bateria Interna |
Para poder realizar testes com a equipe 3Y na plataforma RedGPS, você precisará do seguinte:
A seguir, estão listados os requisitos de Hardware:
| Hardware |
| Cellocator 3Y |
| Cabo de programação 711-00251 |
| Fonte de alimentação de 12V CC, 2A |
A seguir, estão listados os requisitos de Software:
| Software |
| Cellocator Programmer (fornecido pela página da Cellocator) Compatível com Winows 07, XP, 8.1,10 |
| Drivers (fornecido pela página da Cellocator) |
A seguir, estão listados os requisitos do Operador telef ônico:
| Operador Telef ônico | Esclarecimento |
| SIM CARD GSM com plano de dados | 5mb de dados. |
| APN (Access Point Name) | Fornecido pelo seu operador (telcel, movistar, claro, kolbi, etc). |
| Nome de usuário e senha do APN | Fornecido pelo seu operador (telcel, movistar, claro, kolbi, etc). |
Nota: Essas informações podem variar de acordo com o provedor e o país em que você está, assim como o custo dos Megabytes por minuto.
Instale os drivers (controladores), para que o dispositivo seja reconhecido no seu PC. Verifique se o cartão SIM está instalado corretamente no seu dispositivo.
1. Da mesma forma, instale o aplicativo Cellocator Programmer fornecido pela Cellocator e inicie o programa.
!["Cellocator]("https://2.bp.blogspot.com/-Bio3ZqgB7Os/V5pk0n7YkCI/AAAAAAAAAB8/oVFTjN-pvAcITqppXIMVb_WW7MXOPSlgQCLcB/s1600/cellocator%2Bprogramer.png")
2. Conecte o cabo USB e identifique a porta atribuída pelo seu laptop ou PC.
!["Verificar]("https://3.bp.blogspot.com/-mjEwnfZ0nt0/V5plP8IoM-I/AAAAAAAAACA/EjDR3ZP1UlsXNuvkETeLC08fniAIVWjcgCLcB/s1600/verificarControladores.png")
3. Configure a porta atribuída pelo seu laptop ou PC para o cabo de programação do seu equipamento, bem como a respectiva velocidade (Baud Rate) e tipo de equipamento que é configurado de forma padrão para os equipamentos Cellocator.
!["Configurar]("https://3.bp.blogspot.com/-Yw_yOUmEqmo/V5pmpPd4ToI/AAAAAAAAACQ/mbXt0KT-rycFzQ9qSKd92c0pTx_TuK7EQCLcB/s1600/ConfigCellocator.png")
4. Através do aplicativo de configuração, abra a biblioteca de programação (PL) fornecida pela Cellocator correspondente ao equipamento.
![""]("https://3.bp.blogspot.com/-vsxwsLtzwYc/V5pm11OpDfI/AAAAAAAAACY/L_-m4wVRupg23l-32zOxbc6gBnKej0BHACLcB/s1600/PL.png")
5. Dentro da biblioteca, vá para o seguinte caminho:
01 Comunicação e Configuração -> Configurações de Comunicação -> Configurações GPRS -> Suporte de Servidor Operacional
6. Já no caminho mencionado anteriormente, programe o seguinte:
APN: fornecido pelo seu provedor de telefonia (telcel, movistar, etc).
IP: 159.203.212.252
PORTA: 6004
PROTOCOLO: UDP
!["Programação"]("https://4.bp.blogspot.com/-kmIwKSgKvH4/V5pm1LgKWgI/AAAAAAAAACU/9LYbvbe83Yc0jEQPt7gmYHt7QcGqhWuGQCLcB/s1600/APN.png")
Para enviar comandos ou alterar configurações do dispositivo via SMS, é necessário ter o aplicativo fornecido pela Cellocator "Comunication Center" e o modem pelo qual os comandos SMS serão enviados, entre os modems sugeridos estão o SIEMENS TC35/TC37, Sony Ericsson GM29.
!["Enviar]("https://1.bp.blogspot.com/-gYAHKYnYf3g/V5p6R1mvZdI/AAAAAAAAACo/-ovnoJ4--TYFIOVex9g7zjv8f3LWrUWsACLcB/s1600/sendSMS.png")
| Comando | Descrição |
| 4D43475000_ID/IMEI_0000000000020202020000000000004D | RESET |
| 4D43475000_ID/IMEI_00000000000000000000000000000045 | Status do equipamento |
| 4D43475000_ID/IMEI_7B0000000007070000000000000000CE | Ativar parada do motor |
| 4D43475000_ID/IMEI_7C0000000007070101000000000000D1 | Desativar parada do motor |
| 4D43475000_ID/IMEI_00000000000D0D00000000000000005F | Apagar log de memória EEPROM |
